GCK低壓抽出式開關柜

主要用途與適用范圍
GCK低壓抽出式開關柜適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，最大工作電壓至660V。最大工作電流至3150A 的配電系統中，作為動力配電，電動機控制等配電設備的電能轉換分配控制之用。
本產品具有分斷能力高。動穩定性好，結構先進合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合：國家標準GB/T7251.12-2013。

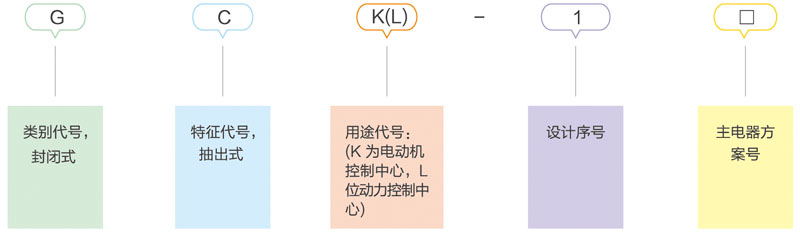

型號及含義

工作條件
1、環境溫度：上限+40℃，下限-10℃；
2、環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；
3、戶內使用，使用地點的海拔不得超過2000m；
4、地震強度不超過8度；
5、無經常性的劇烈運動；
6、周?chē)�空氣不應受腐蝕性、或稀性氣體或水蒸氣等明顯污染。

產品特點
1、GCK開關柜的基本骨架為組合結構，全部構件均采用螺釘緊固連接組成。加上門、端板隔板、支架以及抽屜、母線等結構和電氣元件組裝完整的開關柜。
2、基本骨架采用FA28型材或KB型材(即C型材)組裝而成，柜架的全部結構件均通過自攻螺釘連接，按需要加裝門、面板、隔板、支架及抽屜部件．組合成完整的開關柜。
3、柜體及部件安裝孔按模數E=25mm變化，安裝靈活、方便、實用、經濟。
4、抽屜單元有1/2單元、200mm、300mm、500mm、600mm等系列高度，根據各回路電流等級不同所選占有抽屜單元高度，抽屜有效安裝高度1800mm。
5、GCK開關柜的抽出功能單元(簡稱抽屜)采用了加工獨特的推出(拉出)省力機構、結構輕巧、使用方便。抽屜具有良好的互換性， 開具有工作位置、試驗位置及公離位置的機械鎖定狀態，操作手柄可外加掛鎖鎖定。
6、為保證有可靠的接地連續性，骨架和內部金屬結構件均鍍鋅處理。
