GGD交流低壓配電柜

主要用途與適用范圍
GGD型交流低壓配電柜適用于發電廠、變電所、工業企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配 電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分斷能力高，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。
本產品符合：國家標準GB/T7251.12-2013。

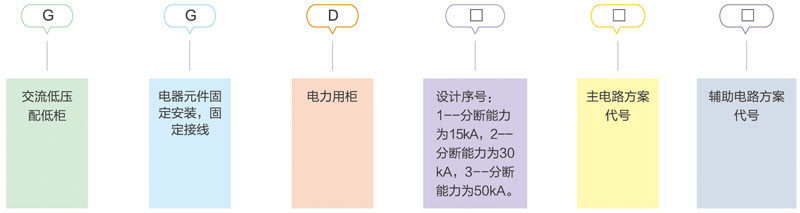

型號及含義

工作條件
1、周?chē)�空氣溫度不高�?40℃，不低于-10℃。24h內的平均溫度不得高于+35℃。
2、戶內安裝使用，使用地點的海拔不得超過2000m。
3、周?chē)�空氣相對濕度在最高溫度�?40℃時不超過50%，在較低溫度時允許有較大的相對濕度(例如：+20℃時為90%)， 應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過5°。
5、設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
6、用戶有特殊要求時可與本公司協商解決。

結構特點
1、GGD型交流低壓配電柜的柜體采用通用柜的形式，框架用8MF冷彎型鋼局部焊接或組裝而成。
2、通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。
3、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
4、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。
5、柜內的安裝件與柜架間用滾花墊圈連接，整柜構成完整的接地保護系統。
6、柜體面漆選用噴塑粉工藝處理。具有附著力強、質感好的特點。整柜呈亞光色調，避免了眩光效應，給值班人員創(chuàng )造了較舒適的視覺環境。
7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。
8、柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~IP40之間選擇。
