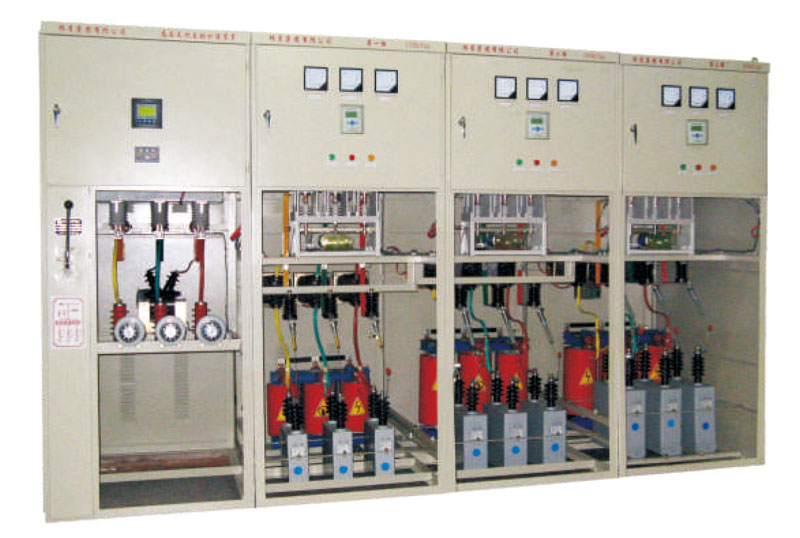

TBBZ高壓無功自動補償裝置

主要用途與適用范圍
TBBZ系列高壓無功自動補償裝置根據6kV、10kV供電母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投切，進行無功功率自動跟蹤補償，使功率因數達到0.9以上。極大的優化電能質量、節損降耗，提高輸配電系統的輸送容量。
本產品符合：國家標準GB/T30841-2014(我公司為本標準主要起草單位)。

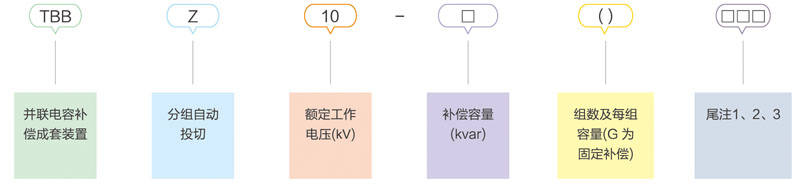

型號及含義

工作條件
1、海拔高度：≤1000m；
2、環境溫度：-25~+55℃；
3、相對濕度：≤85%；
4、運行場所不允許有爆炸危險的介質，周?chē)�介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質．不允許充滿水蒸汽及有嚴重的霉菌存在。

主要技術參數
1、額定電壓：6-10kV；
2、額定頻率：50Hz；
3、額定容量：100-10000kvar；
4、分組數量：1-5組；
5、電抗器參數選擇：抑制合閘涌流，電抗率為0.1-1%；抑制5次以上諧波，電抗率為6%抑制3次以上諧波，電抗率為12%；

產品特點
1、裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行；
2、裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；
3、裝置采用真空接觸器投切，可頻繁操作；
4、每組電容器設有放電線圈，在5秒內可使剩余電壓降至50V以下；
5、每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容器出現故障后，可切斷本組電容器，不影響其他電容器的使用；
6、單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護；
7、大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數；具有RS232/RS485標準通訊接口，并可實現“四遙”功能；
8、每組可配置電抗器抑制合閘涌流或抑制諧波放大。

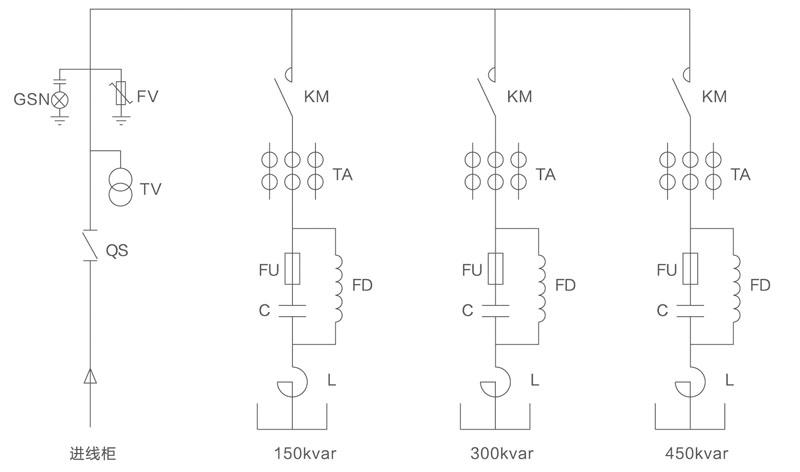

一次原理圖

訂貨須知
1、產品的型號,對補償容量及分組有特殊要求請注明;
2、是否需要微機監控儀、是戶內型還是戶外型;
3、需要電抗器時，應提供諧波情況，主要是最低次諧波的次數。
