低壓調諧濾波裝置

主要用途與適用范圍
當諧波電流超過標準允許值時，或者電氣設備受到干擾時，應采取必要的措施，例如提高諧波源設備的電壓等級，對諧波源設備集中供電， 改變其供電時間等，但是上述措施不能保證完全有效，同時還要付出相應的改造費用。
由我公司研究開發的低壓電網濾波補償裝置有400V、525V、660V和750V四種規格，能有效的濾除5次、7次、11次、1 3次等次數諧波， 適用于一切工業及民用用戶，具有設計合理，濾波效果好、保護齊全、工作穩定可靠等特點。
本產品符合：國家標準GB/T15576-2008(我公司為本標準主要起草單位)。

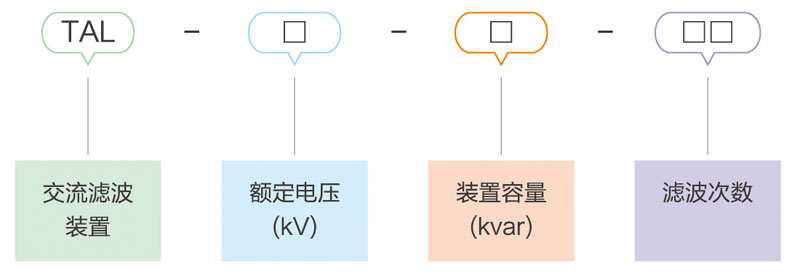

型號及含義

工作條件
1、海拔高度：≤2000m；
2、環境溫度：-25~C~+45℃；
3、相對濕度： ≤90%(20℃時)；
4、安裝地點應無腐蝕性和破壞絕緣的有害氣體及蒸汽存在，應無爆炸性或導電性塵埃、無較強的振動與沖擊，無嚴重的霉菌存在。

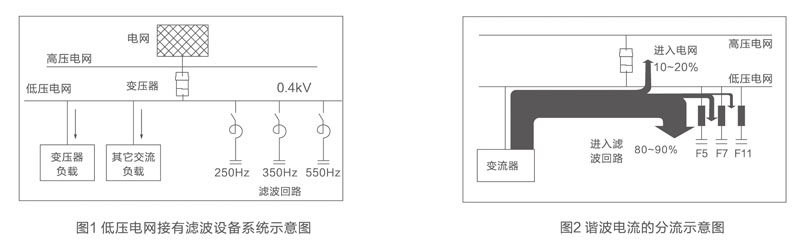

原理分析

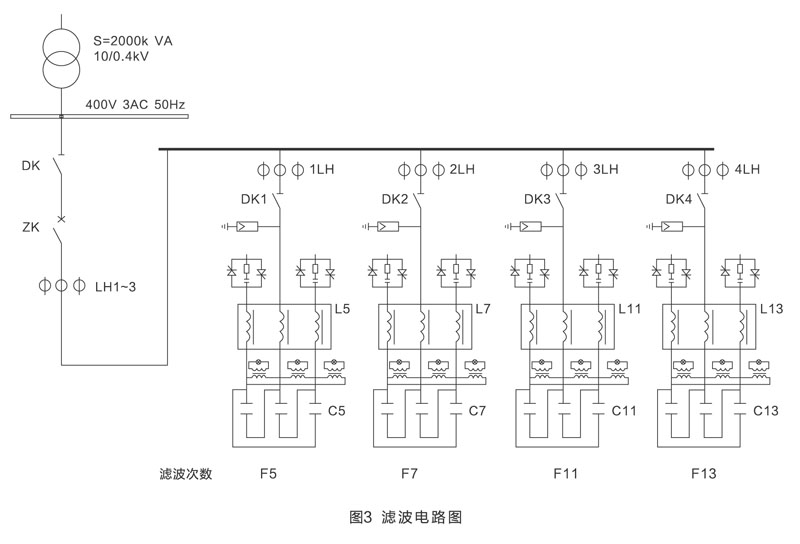

諧波濾波器是由電容器串聯濾波電抗器組合而成的。即在基波頻率為50Hz時產生電容性無功功率，滿足提高功率因數的要求，而濾波電抗器的電感量則被選定于濾波器的諧波頻率時造成串聯共振，使電容器組在諧波頻率250Hz、350Hz、550Hz時形成非常低的阻抗，從而能吸收大部分的諧波電流，改善系統的電壓畸變率。

主要技術參數
1、額定電壓：400V、525V、660V、750V；
2、額定頻率：50Hz；
3、每柜回路數：3(常用)、4、5、6；
4、濾除諧波次數：3次、5次、7次、11次、13次等；
5、無觸點開關、復合開關和投切電容器專用接觸器三種投切開關可選；
6、基波無功補償：功率因數可達到0.92~0.999；
7、保護配置齊全，運行安生可靠：具有抑制大氣和操作過電壓的保護、熔斷器保護、過流保護、過電壓保護、欠電壓保護等；
8、諧波合有率達到GB/T14549-93 國家標準以下，提供合格電源；
9、安裝地點：室內；
