高壓濾波成套裝置
主要用途與適用范圍
隨著各種變流裝置、變頻器,電弧爐及其它非線性電氣設備大量使用其諧波電流往往超過國家相關標準的允許數值嚴重影響電網的電能質量。
TAL型高壓濾波成套裝置為”無源型”濾波裝置,即有濾波電抗器和高壓濾波電容器適當組合。精確調諧后使濾波支路對各高次諧波形成低阻抗通道,使相應的諧波電流大部分流入濾波器,以達到濾除諧波電流,使公共接入點諧波電壓畸變率減小的目的。除此之外。還提供無功補償,提高功率因數的作用。

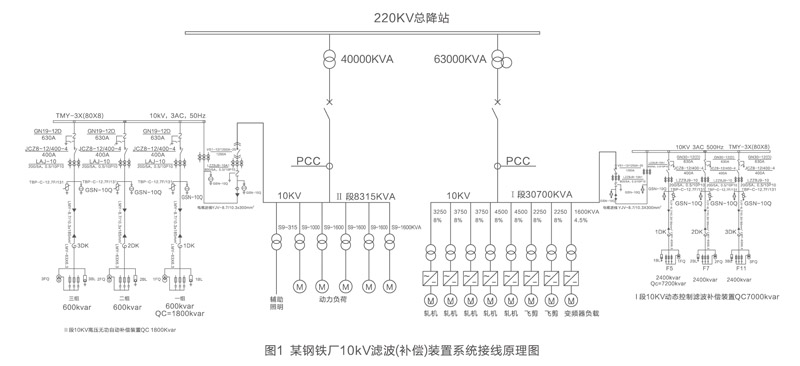

本裝置主要安裝在6kV、10kV、35kV母線側,適用于電力系統、冶金、鋼鐵、鋁廠、石油、化工、電氣化鐵路、造紙、造船等諧波電流大的場所,如(圖1)為某鋼鐵廠10kV濾波(補償)裝置系統接線原理圖。
本產品符合:行業標準JB/T10931-2010(我公司為本標準主要起草單位)

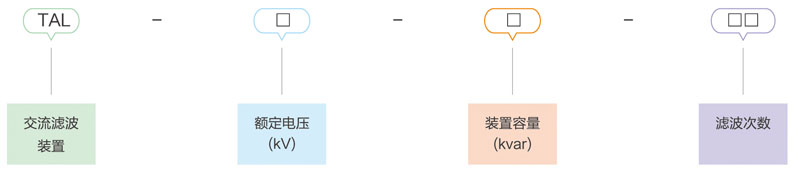

型號及含義
工作條件
1、海拔高度:≤1000m;
2、環境溫度:-25℃~+45℃;
3、相對濕度:≤90%(20℃時);
4、安裝地點應無腐蝕性和破壞絕緣的有害氣體及蒸汽存在,應無爆炸性或導電性塵埃、無較強的振動與沖擊,無嚴重的霉菌存在。
主要技術參數
1、額定電壓:6kV、10kV、35kV、110kV;
2、工作頻率:50Hz;
3、額定容量:50kvar~30000kvar;
4、調諧頻率:3次、5次、7次、11次、13次及以上;
5、工作方式:連續工作,自動/手動。
產品特點
1、濾波電容器由多臺電容器單元組成,單臺濾波電容器采用單相結構以便分相調諧。濾波電容器采用全膜復合介質,具有體積小、損耗小、運行溫度低等特點;
2、濾波電抗器采用單相干式空心結構,電感值±5%連續可調,電抗器可采用”-”字形或”品”字形水平安裝;
3、濾波成套裝置的結構形式靈活,可采用柜式或構架式,采用構架式結構時,整套裝置用圍欄隔離;
4、濾波裝置設計為人工和自動兩種控制方式,使操作簡便安全;
5、采用微機綜合自動保護裝置,實時跟蹤系統變化,使設備安全可靠運行;
6、根據用戶系統要求,有效濾除電網高次諧波、補償無功功率、改善電壓質量。
訂貨須知
1、電力系統圖;
2、諧波測試考核點(PCC)點;
3、PCC點母線的最大、最小短路容量;
4、主變的容量、額定一次、二次電壓及阻抗電壓百分比;
5、主變至各負荷的連線類型及長度(計算線路阻抗用);
6、若原來有電容器補償則需提供:安裝位置、容量、額定電壓、接法、電抗率等;
7、PCC點協議用電量擠占供電系統安裝容量比例(若直接提供允許諸如PCC點諧波電流限值);
8、背景諧波數據(也可由我方到現場測試);
9、諧波電流發生量:如果項目已投產,可由我公司派人至現場直接測試;如果未投產,可提供所有產生諧波電流設備的詳細參數, 如整流脈動數,功率整流類型,是可控硅整流或是二極管整流等,也可以由設備廠直接提供諧波電流發生量;
10、無功需求或提供每月的功率平均值、無功功率平均值及要求補償后的功率因數;
11、選型時優先考慮需方提供的數據,并可根據實際情況進行優化,如有特殊要求,可由供需雙方另行商定。
