ZYCPS-100控制與保護開關電器

概述
Control and Protective Switching Device代表控制與保護開關電器，它是低壓電器中的新型產品，簡稱CPS。
公司生產的ZY系列控制與保護開關電器是基于智能電網要求的基礎之上，以模塊化單一結構形式，將斷路器、接觸器、過載繼電器、隔離開關等分離元器件的主要功能集成化，并能夠綜合各種信號。實現控制與保護特性在產品內部自配合。完善了第三代產品的保護技術。具有體積小、短路分斷性能指標高、機電壽命長，運行可靠性高和使用安全方便、節能節材等優點。
公司采用先進的MCU及DSP控制技術開發的ZY-CPS系列控制與保護開關電器，保護精度高、工作穩定可靠、抗干擾能力強、實現控制保護開關數字化、智能化、通信網絡(luò )化及現場總線連接監控等功能，是智能電網工程的新一代CPS產品。
ZY-CPS控制與保護開關電器采用節能技術，其控制功耗低，性能穩定可靠。
本產品符合：國家標準GB/14048.9。

主要用途與適用范圍
ZYCPS適用于現代化建筑中的泵、風機、空調、消防照明等電控系統：冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路、紡織、建筑等領域的電動機控制和保護：電動機控制中心(MCC)尤其是智能化電控系統或高分斷能力的MCC(要求Ics達到80kA的配電控制系統)：工廠或車間的單電機控制與保護以及遠程控制照明系統等。
ZYCPS控制與保護開關電器主要用于交流50Hz(60Hz)、額定電壓至690V、電流自0.16A至100A的電力系統中接通、承載和分斷正常條件下包括規定的過載條件的電流，且能夠接通、承載并分斷規定的非正常條件下的電流(如短路電流)。ZYCPS可對參數進行綜合測量， 既是執行保護機構，還可作為綜合傳感器使用。

功能及特點
◇高效節能、溫升低
ZYCPS控制與保護開關電器采用新型節能技術，開關電磁系統采用了啟動電流電路與開關吸持電流電路，開關電磁系統交流啟動，單片機控制的直流保持吸合的工作模式，使開關電磁系統和短路環損耗降至最低，線圈銅損耗僅為原來的40％左右，從而最大程度的節約了電能， 同時降低了開關電磁系統的溫升及噪音。

◇性能可靠，壽命長
ZYCPS控制與保護開關電器的電磁系統增加了緩沖裝置，減少了開關電磁系統的能量沖擊從而提高了開關的吸合性能，延長開關的使用壽命。ZYCPS控制與保護開關電器微電子方面采用了優質的工業級單片機及名牌電子元器件，精心設計的電路，從產品的硬軟件兩方面優化設計減少了電磁干擾，提高了產品的可靠性。

◇其功能特點具體如下：
1、具有遠距離自動控制和就地直接人工控制功能：
2、具有面板指示及機電信號報警功能：
3、具有協調配合的時間一電流保護性(具有長延時、短路短延時、和瞬時三段保護特性)；
4、具有斷相、過流、堵轉、短路、欠流、過壓、漏電、三相不平衡、啟動延時(避開啟動大電流，與過電流動作時間區別開)等諸多功能：
5、監控器對各種運行、故障等狀態采用LED顯示，具有電壓表、電流表功能；
6、配有設置鍵，移動鍵、數據鍵、復位鍵、可對各種參數進行設定和查詢：由于MK-KB0控制與保護開關電器采用MCU的E2PR OM存儲記憶技術實現參數設定，斷電后已設定的參數仍存儲于MCU，在啟動時無須設定參數：
7、具有故障記憶功能，便于故障查詢、分析：
8、具有RS485通信接口，開放式現場總線(MOD BUS協議等)，給用戶系統集成帶來方便，便于用戶實現智能化管理：
9、用戶根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。

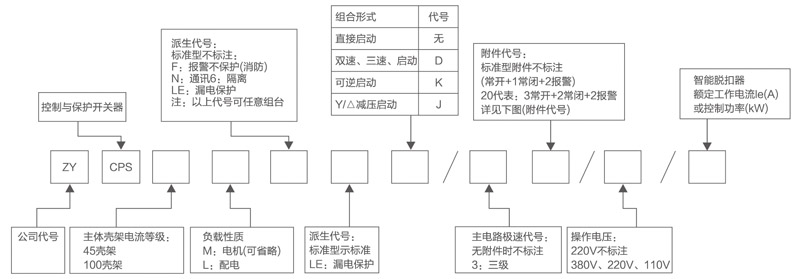

型號及含義

其它要求訂貨時敬請注明！

主體結構及工作原理

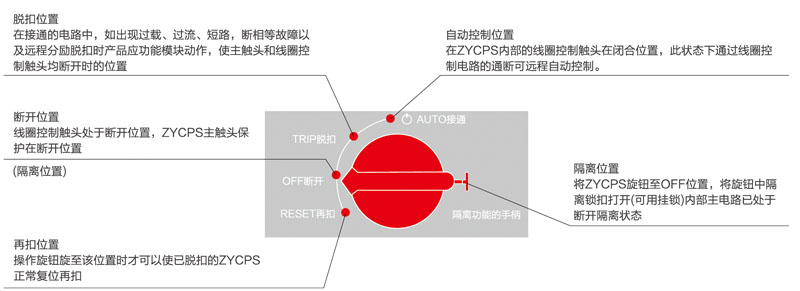

主體控制面板

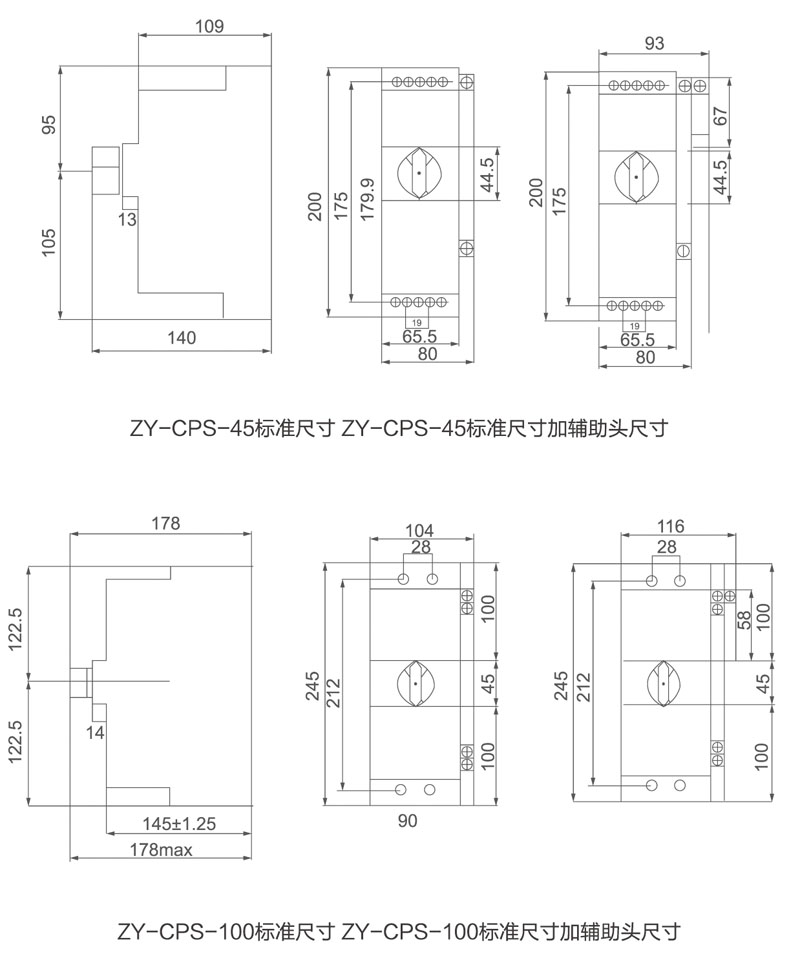

外形及安裝尺寸
