DZ47小型斷路器

主要用途與適用范圍
DZ47系列小型斷路器(以下簡稱斷路器)是一種具有過載與短路雙重保護的限流型高分斷小型斷路器，適用于交流50Hz/60Hz、額定工作電壓230V/400V。額定電流至63A及以下的電路中，作為線路過載和短路保護之用。
本產品符合：國家標準GB10963和IEC60898-1。

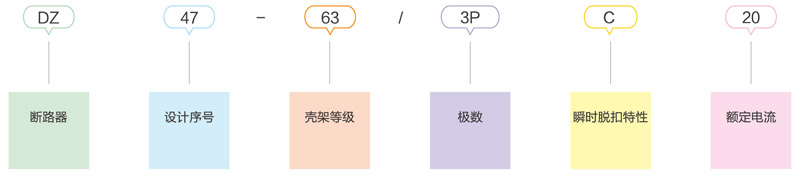

型號及含義

工作條件
1、海拔高度：不超過2000m；
2、環境溫度：-5℃~+40℃，24h的平均值不超過35℃。超出此范圍請與制造廠協商；
3、相對濕度：在最高溫度為+40℃時不超過50％，最大相對濕度為90％(20℃)。由于溫度變化發生在產品上的凝露情況必須采取特殊的措施；
4、污染等級：2級；
5、安裝類別：Ⅱ類及Ⅲ類；
6、安裝場所的外磁場任何方向不應超過地磁場的5倍；
7、一般垂直安裝，任何方向允差2°；
8、安裝處應無顯著沖擊和振動。

結構特點
DZ47系列小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼采用了高阻燃、高強度的特種塑料，抗沖擊能力強， 重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構   動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。

主要技術參
基本參數

斷路器的過電流保護特性

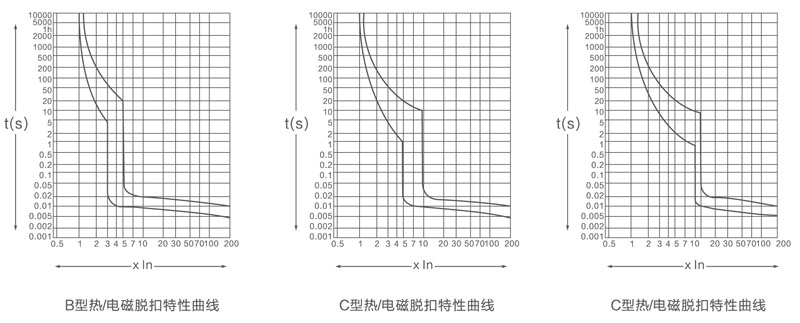

斷路器的過電磁脫扣特性曲線

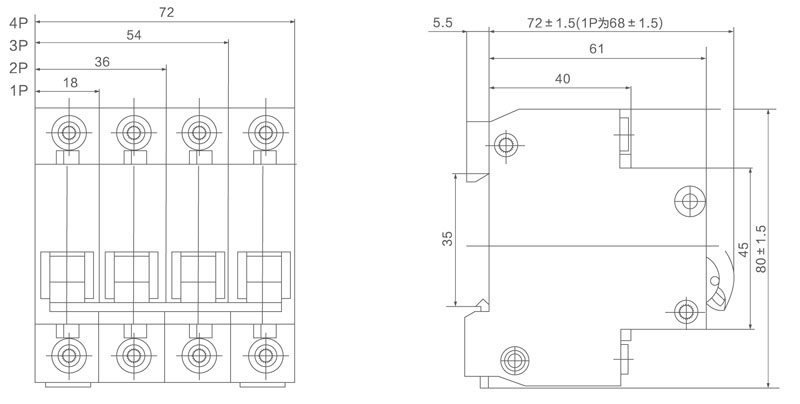

外形及安裝尺寸

訂貨須知
訂貨時必須指出；
1、小型斷路器型號、規格；
2、小型斷路器的額定電流、極數；
3、數量。
例：訂DZ47-63三極斷路器，C型，額定電流20A，數量1000臺應寫為：訂DZ47-63/3P C20，1000臺。
