ZUM1智能型萬能式斷路器

1、環境溫度：周?chē)諝鉁囟葹?5℃-+40℃(特殊訂貨須與制造廠協商)；
2、海拔高度：安裝地點的海拔高度為2000mm；
3、污染等級：污染等級為3級；
4、安裝位置：應垂直安裝，傾斜度不超過5°；

詳細介紹

ZUM1智能型萬能式斷路器

主要用途與適用范圍
該系列智能型萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定工作電壓為380/660V，額定電流為630/3200A的配電網絡(luò )中，主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、接地等故障的危害。該斷路器具有智能化保護功能，選擇性保護精確、能提高供電可靠性、避免不必要的停電，并帶有開放式通訊接口，可實現遙控、遙調、遙測、遙訊，以滿足集控中心和自動化系統的要求。本產品符合：國家標準GB14048.2。

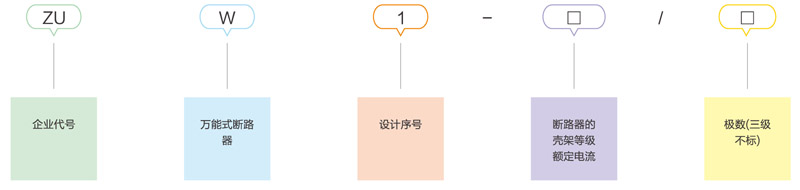

型號及含義

工作條件
1、環境溫度：周?chē)諝鉁囟葹?5℃-+40℃(特殊訂貨須與制造廠協商)；
2、海拔高度：安裝地點的海拔高度為2000mm；
3、污染等級：污染等級為3級；
4、安裝位置：應垂直安裝，傾斜度不超過5°；
5、安裝類別：主電路及欠電壓脫扣器線圈、電源變壓器初級線圈為安裝類別IV，其余輔助電路、控制電路為安裝類別III；
6、隔離功能：抽屜式斷路器具有隔離功能；
7、環境保護：在設計制造中充分考慮了環保因素大多數部件采用可回收和能自然降解材料；

主要技術參
斷路器的主要技術從參數(見表1)

表1

型號	額定電流In(A)	額定工作電壓	額定絕緣電壓	額定極限短路分斷能力Ics kA	額定運行短路分斷能力Icu kA	額定短時耐受電流Icw kA(1s)	飛弧距離
		Ue V	Ui V	380V 660V	380V 660V	380V 660V	mm
ZUW1-2000	400、630、800、	380或660	660	65 50	40 40	40 40	0
	1000、1250、
	1600、2000、
ZUW1-3200	2000、2500、			80 65	50 65	65 50
	2900、3200、

智能型過電流脫扣器保護特性
a.脫扣器的整定Ir值及誤差(見表2)

表2

型號	長延時		短延時		瞬時		接地故障
	lr1	誤差	lr2	誤差	lr3	誤差	lr4	誤差
ZUW1-2000	(0.4~1ln)	±10%	(0.4~15ln)	±10%	1.0ln~50kA+OFF	±15%	(0.2~0.8)ln(最大1200A,最小160A)	±10%
ZUW1-3200					1.0ln~75kA+OFF

注：當同時具有第三段保護要求時，整定值不能交叉。
b.長延時過電流保護反時限動作特性I2TL=(1.5lr1)2tL，其中(1.05~2.0)lr1的動作時間(見表3)，其時間誤差為±15%。

表3

1.05lr1	1.03lr1	1.5lr1整定時間	15	30	60	120	240	480
>2h不動作	<1h不動作	2.0lr1整定時間	8.4	16.9	33.7	67.5	135	270

注：tL-長延時，15lr1整定時間，TL-長延時的動作時間。
c.短延時過電流保護特性：脫扣器的保護特性在低倍數時為反時限特性。其特性I2T2Ts=(8lr1)2ts，ts為短延時整定時間。當過載電流>8lr1 時，自動轉換為定時限特性，其定時限和特性(見表4)，時限誤差為±15%。
d.接地故障保護特性為定時限，其延時特性(見表4)

表4

延長時間s	返回時間s
0.1	0.2	0.3	0.4	0.06	0.14	0.23	0.35

接線圖
斷路器控制回路接線圖

1、2-輔助電源輸入
3、4、5-故障跳閘觸點輸出端其中4線為公共端
6、7-斷路器狀態第一組輔助觸點輸出端
8、9-斷路器狀態第二組輔助觸點輸出端
10-通訊接口引出線A端
11-通訊接口引出線B端
12、13-第1組信號觸點輸出端
14、15-第2組信號觸點輸出端
16、17-第3組信號觸點輸出端
18、19-第4組信號觸點輸出端
20-    保護地線
21-   N相電壓輸入端
22-   A相電壓輸入端
23-   B相電壓輸入端
24-   C相電壓輸入端
25、26-外接互感器輸入端

SB1-分勵按鈕
SB2-緊急斷開按鈕
SB3-合閘按鈕
SB4-電機貯能按鈕
Q-欠電壓(瞬時或延時)脫扣器
F-分勵脫扣器
X-閉合電磁鐵
M-貯能電機
SA-電動機行程開關
XT-接線端子
DF-輔助開關

35-可直接接電源(自動預貯能)
虛線部分由用戶自接
若Q、F、X、M智能控制器額定電壓不同時，
可分別接電源。智能控制器為直流時1為正極2為負極。
Fu-熔斷器(用戶自備)
J-繼電器常開(用戶自備)，
遠距離控制斷開斷路器。
本接線圖僅適用于L、M型控制器及四常開四常閉觸頭，
如用戶需H型控制器及其它型式輔助觸頭，
則接線圖另行提供。

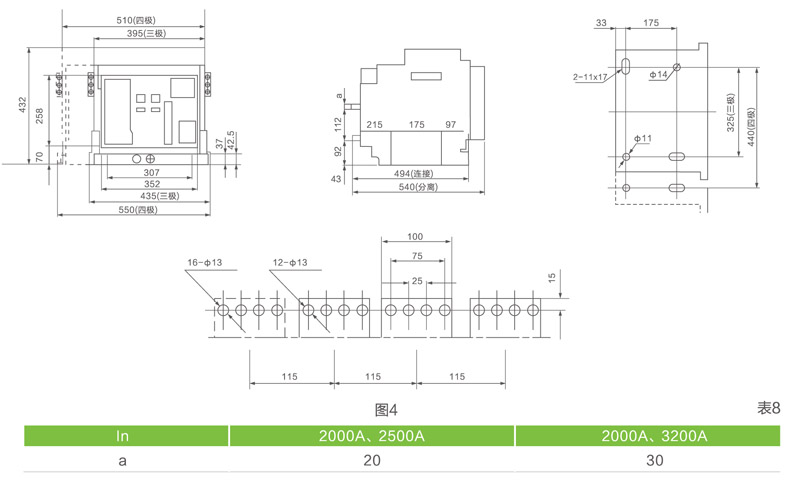

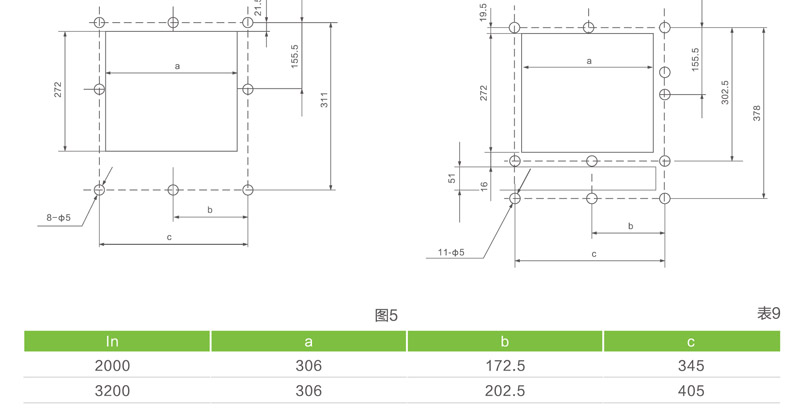

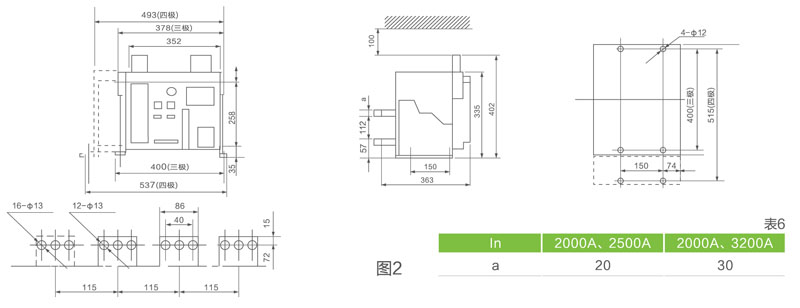

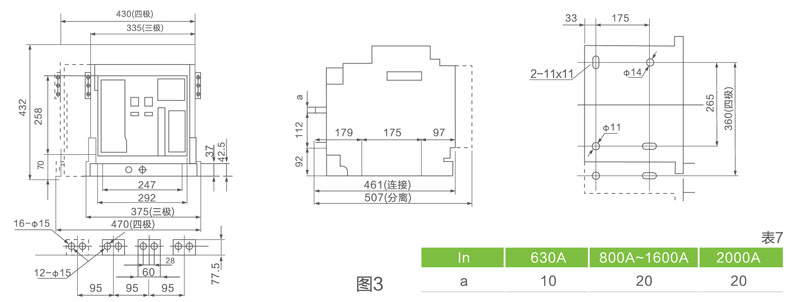

外形及安裝尺寸

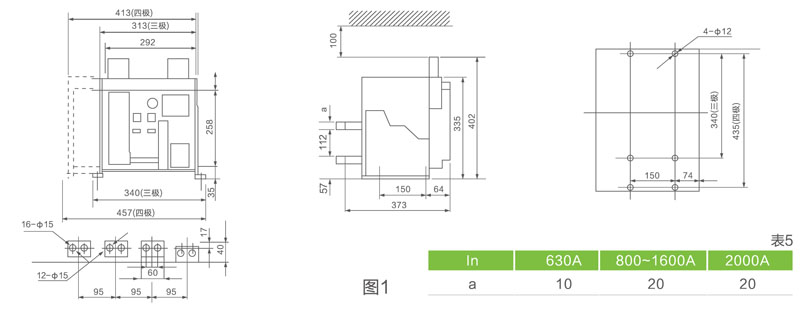

ZUW1-2000固定式斷路器安裝尺寸，外形尺寸(見圖1和表5)
