JKW-13DC-12D智能無功補償控制器

一、概述
JKW-13系列無功功率自動補償控制器，以高性能的32位微處理器為核心器件，采用傅里葉級數分解算法得到所有電力基波數據，特別適合具有諧波源的電力系統無功功率補償的自動補償�？刂破髯疃嗫商峁�32個控制回路（32回路型為控制器提供12回路，回路擴展器提供12或20回路）。每臺型控制器提供12種電容器組投切方法（輸出編碼），用戶可通過修改控制參數進行選擇，輸出回路可任意調節。采用液晶顯示器與用戶進行會(huì )話操作，中文界面，簡單易懂。具有快捷功能鍵，只要點擊一個按鍵就能完成功能切換動作，簡化了安裝調試工作�？刂茀�數一經修改永久保存，掉電不丟失。提供RS485接口，能實現四遙功能。采用基波功率因數和基波無功功率復合控制電容器組的投切，投切穩定無投切震蕩，對電壓諧波電流諧波干擾不敏感。適用于交流45Hz-65Hz、0.4KV以下電力系統無功功率補償的自動控制。

二、功能特點
(1) 以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數。
(2) 功率因數測量精度高，顯示范圍寬。
(3) 最多可控制32個回路電容組。
(4) 快捷功能鍵盤,大屏幕LCD顯示屏，中文操作，人機界面友好操作方便。
(5) 各種控制參數全數字可調直觀使用方便。
(6) 具有自動運行與手動運行和遠程控制3種工作方式。
(7) 具有掉電保護功能，控制參數停電不丟失。
(8)具有過電壓、欠電壓、畸變率超標、過溫保護功能。
(9)電流信號輸入阻抗低≤0.01歐姆。
(10)目標功率因數調節范圍寬。
(11)具有RS485通訊接口。
(12)具備MODBUS-RTU通訊規約，方便與集中器或上位機通訊。
(13)強制循環功能：為了電容器均衡使用，當某組電容長期處于投入狀態時，系統將在連續工作四小時無發生投切狀態的情況下，使用閑置的等容電容器組進行強制替換。
(14)投切閉鎖功能：當發生投切震蕩現象時，控制器將自動鎖定并切除電容器組。
(15)初始相位預置功能，可通過軟件調節電流信號的極性，方便解決電流信號線極性錯誤的解決方法。
(16)為本公司生產的具有通訊功能的控制器配置了免費的應用后臺軟件(用戶可上本公司網站下載安裝),本軟件可運行在Windows-2000-Xp視窗操作系統,整個軟件為圖形界面,操作簡單,許多操作只要點擊鼠標即可完成,主要功能有遠程修改控制參數、查看控制參數、查看電力參數、查看電容器組投切狀態、遠程投切電容器組等。

三、技術參數

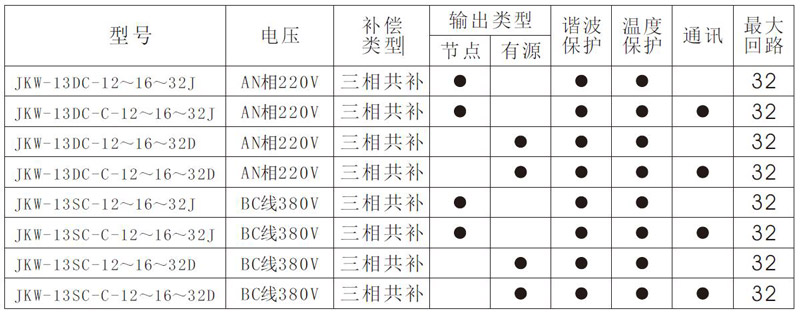

 四、訂貨型號功能說明

注：

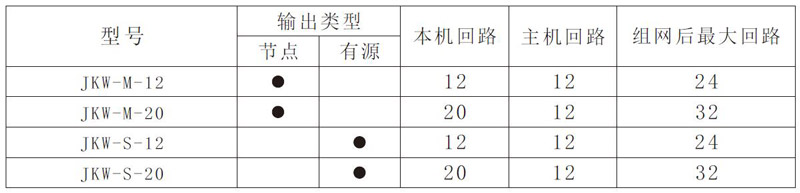

3 2回路輸出的控制器，實際本機輸出為1 2回路，加上聯機的擴展器（12和2 0回路），共為24和3 2回路。
詳情可以參考后面的接線圖。

回路擴展器型號功能說明

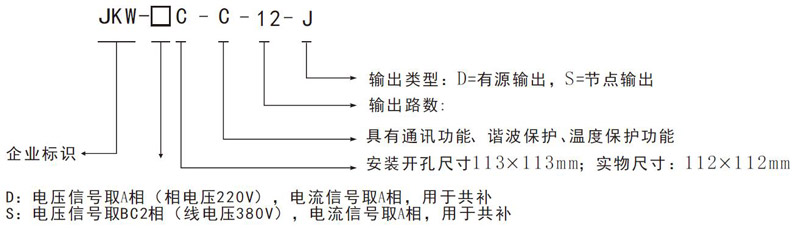

型號說明

五、使用條件
(1)海拔高度不高于2500米。
(2)環境溫度-20℃至+45℃。
(3)空氣濕度在40℃時不超過50%，20℃時不超過90%
(4)周?chē)�環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
(5)安裝地點無劇烈震動。
