JKW-32J配電監測計量終端

一、概述

JKW-32系列配電監測計量終端，以高性能的32位微處理器為核心器件同時取3相電壓3相電流信號，最多提供32個控制回路（32回路型為終端主機提供12回路，回路擴展器提供12或20回路）。終端提供全分補、全共補、共補加分補3種補償方案，同時提供12種電容器組投切方法（輸
出編碼），用戶可通過修改控制參數進行選擇，共補輸出回路與分補輸出回路數可任意調節。采用液晶顯示器與用戶進行會(huì )話操作，中文界面，
簡單易懂。具有快捷功能鍵，只要點擊一個按鍵就能完成功能切換動作，簡化了安裝調試工作�？刂茀�數一經修改永久保存，掉電不丟失。提供
Rs485接口，能實現四遙功能。采用基波功率因數和基波無功功率復合控制電容器組的投切，投切穩定無投切震蕩，對電壓諧波電流諧波干擾不敏
感。適用于交流45Hz-65Hz、 0.4KV以下電力系統無功功率補償的自動控制。配電監測終端具有基本電力曲線數據、日凍結數據及月凍結數據。其
中，U型終端可接U盤，通過界面操作可將歷史數據直接導入到U盤，并可在PC端進行數據查看。

二、功能特點
(l〕以基波無功功率計算投切電容器容量,可避免多種形式的投切震蕩，井在有諧波的場合下能正確顯示電網功率因數
(2)功率因數測量進度高，顯示范圍寬。
(3)最多可控制32個回路電容組
(4)快捷功能鍵盤，大屏幕LED顯示屏，中文操作，人機界面友好仍作方便
(5)各種控制參數全數字可調控直觀使用方便
(6)具有自動運行與手動運行和遠程控制3種工作方式.
(7)具有掉電保護功能，控制參致停電不丟失。
(8)其有過電壓、欠電壓、崎變率超標保護功能
(9)電流信號輸入阻抗低≤0.01歐姆
(10)目標功率因數調節范圍寬。
(11)具有RS485通訊接口。
(I2)具備MODBUS-RTF通訊規約，方理與集中器或上位機通訊。
(I3)強制循環功能.為了電容器均街使用，當某組電容長朗處于投入狀態時，系統將在連續工作四小時無發生投切狀態的情況下，使用閑置的等容電容器組進行強制替換.
(I4)投切閉頂功能：當發生投切震蕩現象時，控制器將自動鎖定并切除電容器組， (I5)配電監測終瑞型產品具有存儲曲線數據、日統計數據及月統計致?lián)�半。半個小時存儲一次曲線數據，每天零點進行凍結日統計數據。
(I6)其備USB數據采集功能，只要將U盤插入帶USB接口的終端，通過簡單操作即可導入數據到U盤中再將U盤插入PC機即可瀏覽歷史數據
(17)為本公司生產的具有通訊功能的控制器配置了免費的應用后臺軟件(用戶可上本公司網站下裁安裝），本軟件可運行在州Windows-2000-xp視窗操作系統,整個軟件為圖形界面，操作簡單，許多操作只要點擊鼠標即可完成，主要功能有遠程修改控制參數、查看控制參數、查看電力參數，查看電容器組投切狀態，遠程投切電容器組等

三、技術參數
電源電壓：380V ±20%
信號電壓：AC50V-275V（相電壓）
信號電流AC 0-5.5A〔如取樣電流大于5.5A將出現功率因數顯示錯誤）。
工作頻率:45e-65Hz。
欠壓門限：176V
最小工作電流（靈敏度）:50mA,
防護等級：外殼IP30
RS485負載強度：32個。
整機能量消耗：＜6VA.
外形尺寸：長(120mm)X寬(l20mm)X深(87mm).
安裝尺寸：實物尺寸112mm x 112mm,開孔尺寸113mm x 113mm

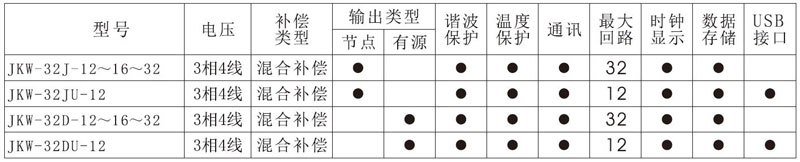

四、可用的型號說明

注：
32回路輸出的控制器，實際本機輸出為12回路，加上聯機的擴展器（12和20回路），共為24和32回路。
詳情可以參考后面的接線圖。

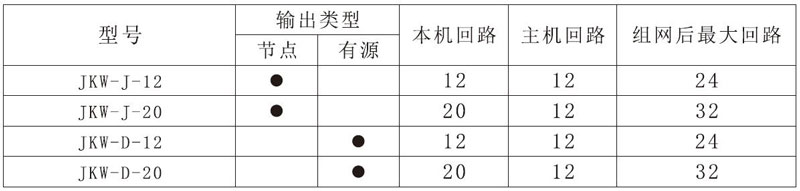

回路擴展器型號功能說明

型號說明

五、使用條件
(1)海拔高度不高于2500米。
(2)環境溫度-20℃至+45℃。
(3)空氣濕度在40℃時不超過50%，20℃時不超過90%
(4)周?chē)�環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
(5)安裝地點無劇烈震動。
