CMKP圓柱形自愈式低壓并聯電容器

主要用途與適用范圍
CMKP圓柱形自愈式低壓并聯電容器用于頻率50Hz或者60日z低壓電力系統設備的功率因數校正，能夠減少無功損耗、改善電壓質量，是 國家推廣的節能產品。
本產品符合：國家標準GB/T12747.1&2-2015（我公司為本標準主要起草單位）。

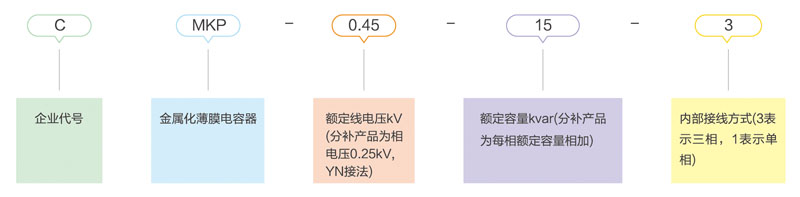

型號及含義

工作條件
1、海拔高度：蕊2000m;
2、環境溫度類別：-25/C（最低溫度一25℃，最高溫度50℃,24小時溫度平均值不超過40℃，年平均溫度不超過30℃)。電容器應該在良好通風條件下工作。
3、環境濕度：≦90%
4、電容器從電源切除后一定要保證電容器電壓降至10％的額定電壓后方可再次 投入運行，通常這個時間為180秒，所以要選用帶有延時投入功能的控制器， 對于采用零電位投切的控制器可以不受此限。

結構特征
1、采用一次性拉伸的鋁殼封裝；
2、浸漬劑無公害；
3、內置過壓裝置和放電電阻；
4、電容器元件采用優質高溫金屬化聚丙烯薄膜；
5、元件采用大直徑芯棒，大大提高了抗電壓能力；
6、電容器底部為M12(或M16)的安裝螺桿，無需接地；

主要技術參數
1.額定電壓等級（kV): 0.23、 0.25、 0.4、 0.45、 0.48、 0.525;
2.額定容量:5-50;
3.電容量偏差（μF):-5-10%;
4.損耗角正切（tanδ)：≦0.1%(Un50Hz 20℃);
5.極間耐壓：2.l5Un 5s，無永久性擊穿或閃絡(luò )；
6.極殼耐壓：2Un+2kV(低于3kV按3kV)1Os，無擊穿或閃絡(luò )；
7.最高允許電壓：1.lUn時，每24h不超過8h;1.l5Un時，每24h不超過O.5h; 1.2Un時，不超過300s; 1.3Un時，不超過60s;
8.最大允許電流：電容器可以在1.3In下長期運行；考慮到過電壓、電容正偏差和諧波的影響，過渡電流不超過1.43In;
9.放電器件：電容器在切斷電源180s后，電壓降至50V以下；

主要規格

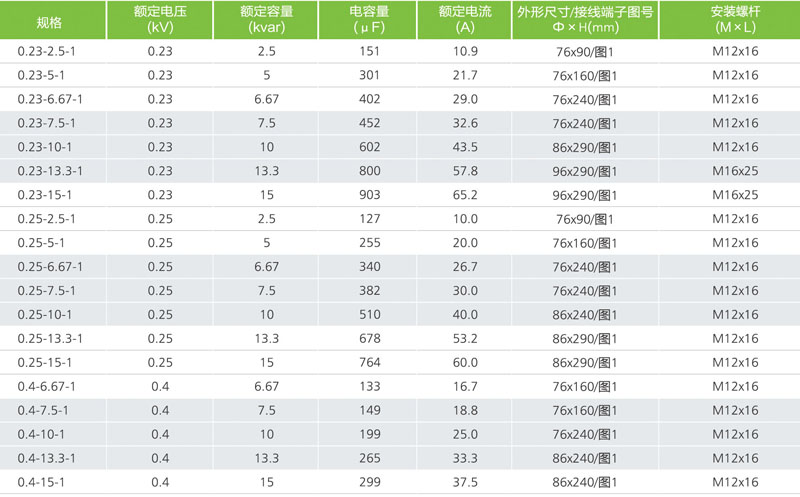

單相電容器主要規格

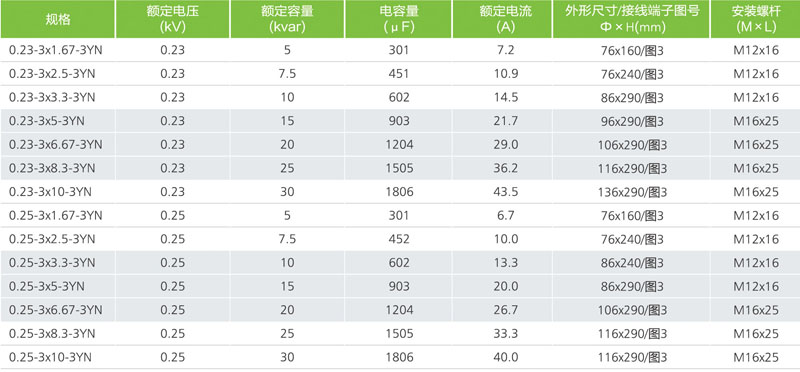

分相電容器主要規格

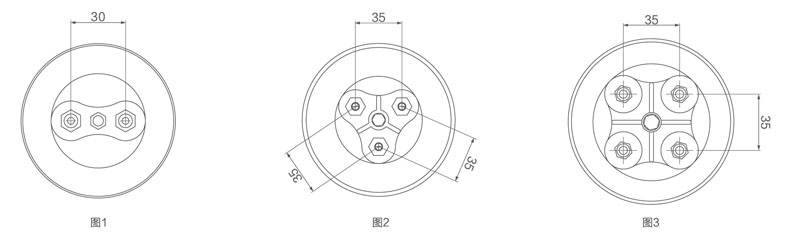

外形及安裝尺寸

壓力切斷安全裝置示意圖
